产品名称：CJH1系列三工位电动机构

产品描述：

CJH1系列三工位电动机构目前有CJH1-I和CJH1-II型两种型号机构，用于操作与本机构输出力矩相适应的GIS.C-GIS等各种组合电气设备、充气柜、开关柜种的三工位隔离—接地开关，是一种输出力矩较大的小尺寸操动机构。机构符合CB1985和GB11022标准。

机构具体有以后特点

a)合、分闸位置由机械零件定位，输出转角精度高(实际偏小差2°);

b)结构紧凑，外形尺寸很小;

c)机构强度高、安全系数大，机械寿命长，动作及运行可靠性高;

d)联锁功能齐全、完善，可全面防止各种误操作及其引起的不良后果;

e)使用齿轮传动，传动效率高，动作平稳，噪声小;

f)机构调整部位少，调整简便，因调整不当引起故障的可能性较小。

当面向机构面板观察时，机构输出轴转动方向见表1。机构与开关相连后，开关合、分闸时，机构的转动方向应符合表1。

机构的主要技术参数见表2，CJH-I、CJH-II两种机构数据相同。

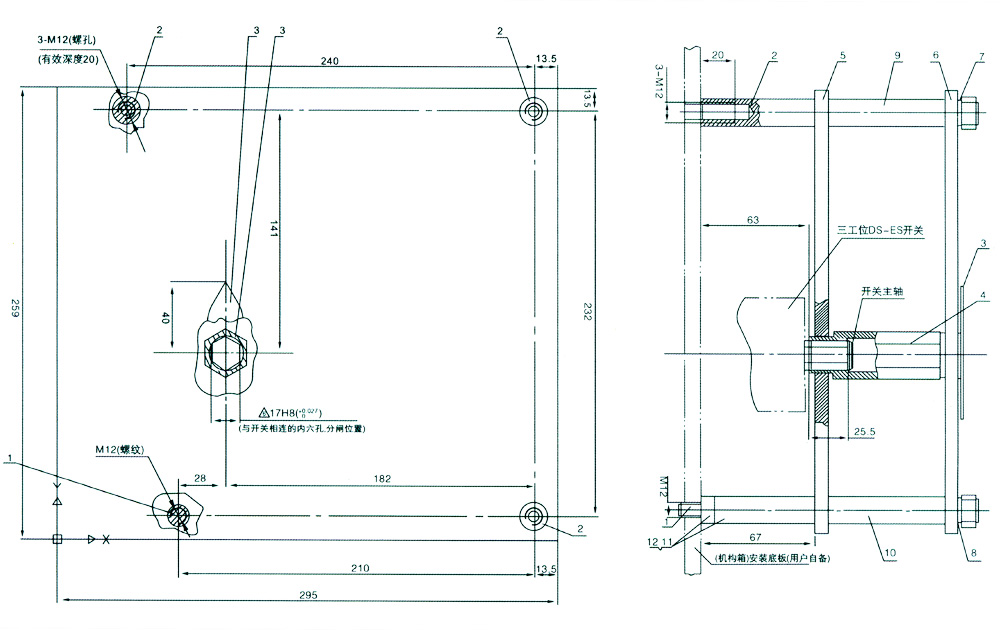

机构的安装尺寸及连接尺寸见图1，CJH-I、CJH-II两种机构尺寸相同。

配用开关时，如对机构有特殊要求，要求与表2、图1不同的输出转角，不同的安装方式或安装尺寸，与开关不同的链接方式或连接尺寸等，请与本公司联系协商。在可能实现的情况下，本公司可为用户专门进行修改设计。

表1输出轴转向
机构型号	机构输出轴转动方向
	DS合闸	DS分闸	ES合闸	ES分闸
CJH1-I	逆时针	顺时针	顺时针	逆时针
CJH1-II	顺时针	逆时针	逆时针	顺时针

表2 CJH1系列机构主要技术参数
序号 Number	项目 Item	单位 units	技术参数 Technical parameters				备注 Remark
1	额定输出力矩 Rated Output Torque	N.m	60
2	输出轴转角 Output Shaft Angle		2*（2380±20）
3	额定控制电压 Rated Control Voltage	V	DC220	AC220	DC110	AC110	控制台、分闸
4	额定回路电流 Control-Ioop Current	A	< 02.*		< 0.4*
5	额定电机电压（机构的） Rated Motor Voltage(Mechanical)	V	DC220	AC220	DC110	AC110
6	额定电机电流 Rated Motor Current	A	0.8		1.5
7	机械寿命次数 Frequency of Mechanical Life	次	10000
8	机构外形尺寸（宽*高*厚） Dimension of Mechanism(Width*Heighe*Thickness)	mm	298*259*183
注：控制回路电流主要取决于机构的用户自备的控制回路中的接触器（或继电器）吸引线圈的电流，改电流通常小于表中的电流值的二分之一。
